磷酸铁锂喷雾干燥机
案例描述:在磷酸铁锂的生产过程中,由于磷酸铁锂具有很高的比表面积和特殊的结晶形态,因此需要通过高效的干燥工艺来保证其质量和性能。
咨询热线:139 2103 3123
案例详细
图片集锦
要点:

  1、热气流与雾滴的接触:有足够量的热气流进入喷雾干燥室时,必须考虑热气流的方向及角度,无论是并流、逆流还是混流,确保与雾滴的充分接触,才能进行充分的热交换。

  2、雾化:喷雾干燥机的雾化系统必须确保雾滴大小分布均匀,这是至关重要的。因为这样才能确保产品质量的合格率。

  3、管道角度及锥体角度的设计:我们从生产近千台的喷雾干燥机组中获取了一些经验数据,可以和大家共享。


特点:

  1、喷雾干燥速度快,料液经雾化后,表面积大大增加,在与热风接触过程中,瞬间就可蒸发95%-98%的水份,干燥时间仅需数秒钟,特别适用于热敏性物料的干燥。

  2、产品具有良好的均匀度、流动性和溶解性,产品纯度越高,质量好。

  3、喷雾干燥机生产过程简化,操作控制方便。对于湿含量40-60%(特殊物料可达90%)的液体能一次干燥成粉粒产品,干燥后不需粉碎和筛选,减少生产工序,提高产品纯度。对产品粒径、松密度、水份,在一定范围内可通过改变操作条件进行调整,控制和管理都很方便。


工作原理:

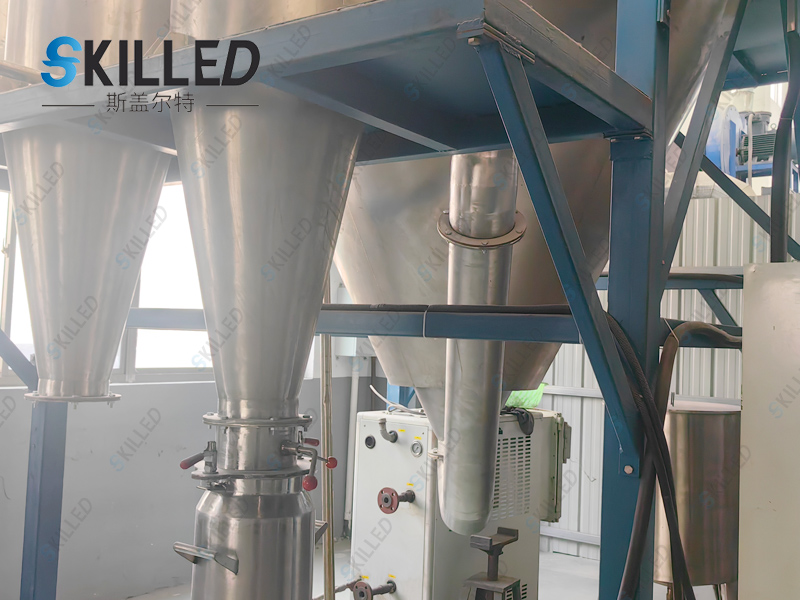

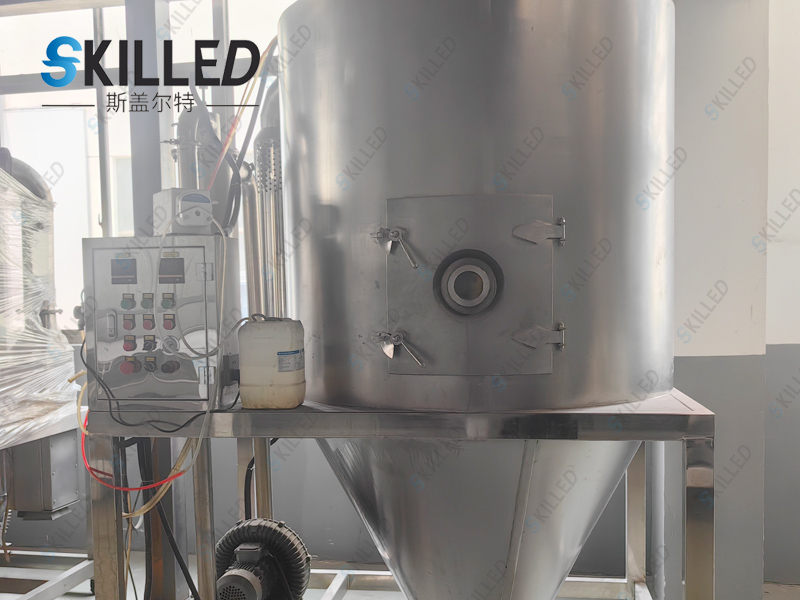

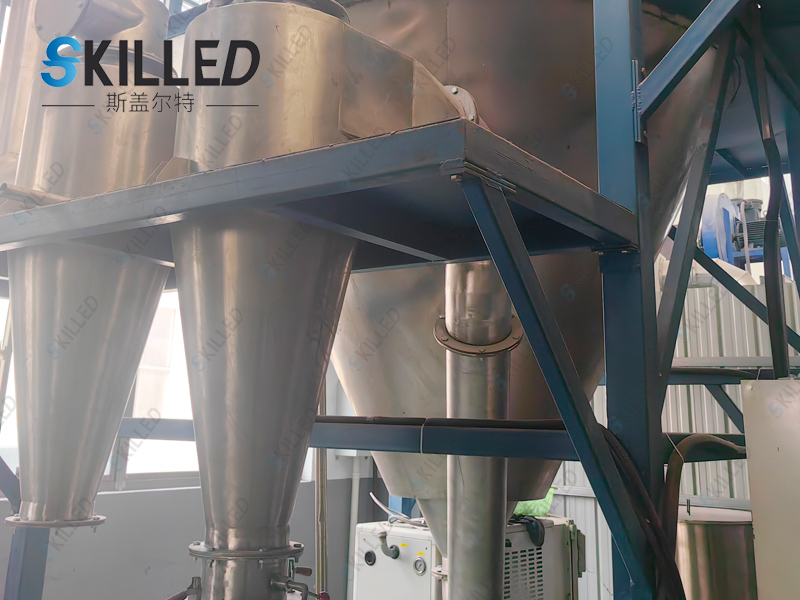

  喷雾干燥机为开式循环,并流式,离心式雾化。干燥介质空气经过初、中效空气过滤器过滤后根据操作指令由鼓风机吸取再经加热器加热通过高效过滤器的热风分配器进入喷雾干燥主塔。液体物料根据操作指令经过蠕动泵,进入高速旋转的离心喷头,在离心力作用下被分散成小雾滴。在喷雾干燥主塔内,小雾滴与热风在充分接触,沿其特定路径进行热交换后被干燥成为产品,然后通过旋风分离器实现分离,固体物料被收集,气体介质再经过过滤后被排出。整套喷雾系统易清洁、无死角,符合GMP要求。


应用范围:

化学制品:聚合氯化铝、分散染料、活性染料、有机催化剂、白炭黑、洗衣粉、硫酸锌、二氧化硅、偏硅酸钠、氟化钾、碳酸钙、硫酸钾、无机催化剂、各种废液等。

食品:氨基酸、维生素、鸡蛋粉、骨粉、调味品、蛋白质、奶粉、猪血粉、酱油粉、咖啡、茶、葡  萄糖、山梨酸钾、果胶、香精香料、蔬菜汁、酵母、淀粉类等。

陶瓷:氧化铝、氧化锆、氧化镁、氧化钛、钛化镁、陶土、瓷土、各种铁氧体及金属氧化物等。


技术参数:

参数/型号

5

25

50

150

200-5000

入口温度

140-350 自控

出口温度

80-90

水份蒸发量(kg/h)

5

25

50

150

200-5000

离心喷雾头传动形式

压缩空气传动

机械传动

最高转速(r.p.m)

25000

18000

18000

15000

8000-15000

喷雾盘直径(mm)

50

120

120

150

180-240

热源

蒸气+电

蒸气+电,燃油、煤气、热风炉

电加热功率(kw)

9

36

72

99


外形尺寸(长×宽×高)(m)

1.8×0.93×2.2

3×2.7×4.26

3.5×3.5×4.8

5.5×4×7

按实际情况确定

干粉回收(%)

≥95



 注:水份蒸发量与物料的特性及热进风、出口温度相关。当出口温度为90oC,其水份蒸发曲线见上图(供选型参考),随着产品不断更新,有关参数变更,恕不预先通知。

订货须知:

1、料液名称、物性:含固量(或含水量)、粘度、表面张力、PH值。

2、干燥后粉料容量、允许残余含水量、粒度、允许最高温度。

3、产量、每天开班时间。

4、可供能源:蒸气压力可供量,电容量,可供燃煤、油、气量。

5、控制要求:进、出口温度是否需要自控。

6、收粉要求:要否安装袋式捕集器,环境对排放尾气要求。

7、其它特殊要求。


技术规格:

尺寸

A

B

C

D

E1

E2

F

G

H

I

SKLXPW-25

1290

3410

4260

1800

1200

1200

1000

1700

1300

1550

SKLXPW-50

1730

4245

5100

2133

1640

1640

1250

1750

1800

1600

SKLXPW-100

2500

5300

6000

2560

2100

2100

1750

1930

2600

1780

SKLXPW-150

2800

6000

7000

2860

2180

2180

1970

2080

3050

1960

SKLXPW-200

2800

6600

7300

3200

2300

2300

2210

2250

3050

2100

SKLXPW-300

2800

8000

8700

3700

2800

2800

2520

2400

3040

2250
